| | | | Schemi ElettriciClicca sulle immagini per ingrandirle
Alta Risoluzione
| |
Azienda:
RAM - mod. RD20
Anno:
1929
Dimensioni
:
xxx
Descrizione:

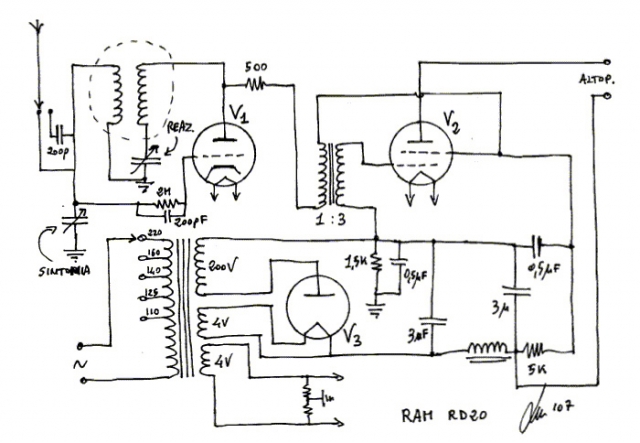

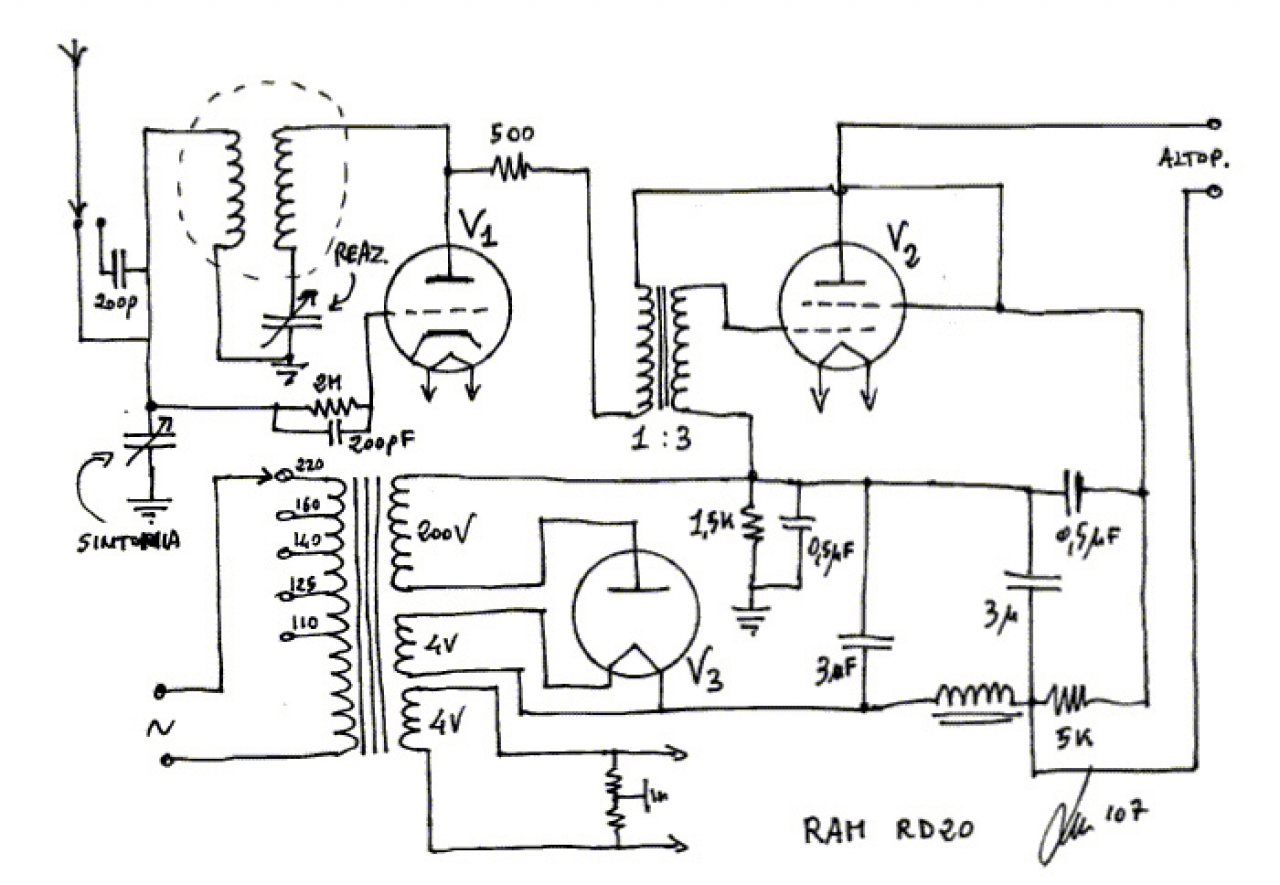

Schema elettrico dell'apparecchio RD20 della RAM di Milano tratto dal sito http://www.leradiodisophie.net di Leonardo Mureddu: "Se diamo un veloce sguardo al circuito elettrico notiamo che gran parte della complessità è dovuta alla presenza dell'alimentatore (metà inferiore dello schema), tolto il quale si vede un comune apparecchietto a due stadi: triodo rivelatore in reazione (V1 a riscaldamento indiretto), pentodo finale di bassa frequenza (V2 a riscaldamento diretto). L'accoppiamento di BF è a trasformatore. La sintonia è affidata ad un unico circuito accordato; un secondo condensatore variabile permette il dosaggio della reazione attraverso un trasformatore RF.. L'alimentatore è già quasi "classico", con trasformatore universale a tre secondari separati, e con l'utilizzo di una resistenza di caduta sul ritorno dell'anodica per ottenere la polarizzazione di griglia della finale".
|
 |
Alta Risoluzione
| |
Azienda:
Safar - Mod. Ultra S.53
Anno:
1948
Dimensioni
:
14,80 x 21,17 cm (chiuso) - 21,17 x 29,7 (aperto)
Descrizione:

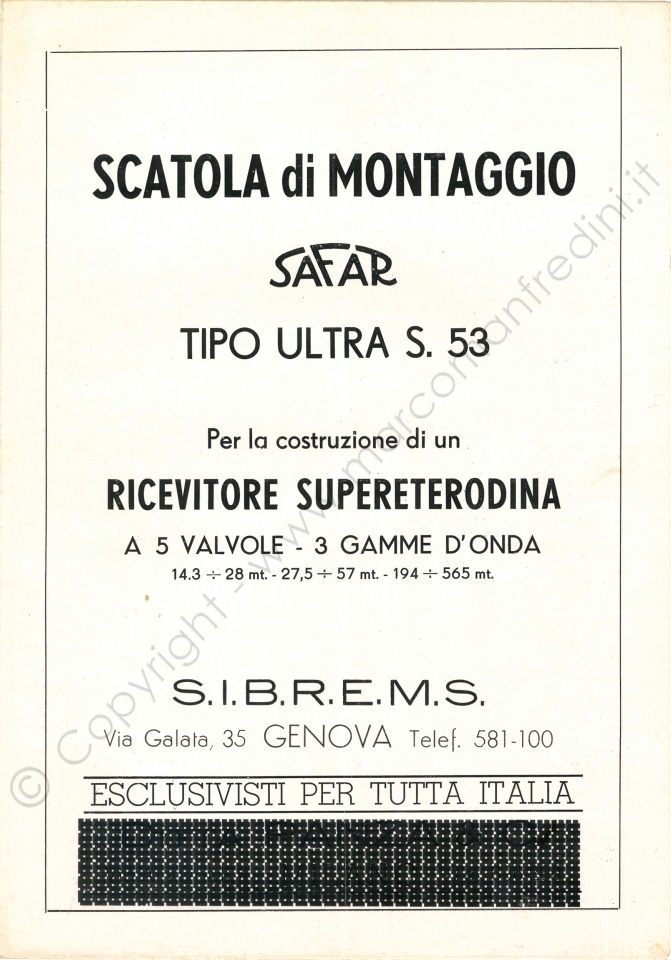

Incredibile documento della Safar dedicato alla costruzione di una scatola di montaggio Tipo Ultra S.53 del 1948. Un pieghevole contenente due eliocopie recante lo schema elettrico e di montaggio dell'apparecchio.
|
|
|
Ulteriori Informazioni ed Immagini
|
|
