Reostato Semifisso "Z" Ram anni '20

Clicca sulle immagini per ingrandirle

Il bellissimo e unico reostato semifisso Z, non fu prodotto nulla di simile con questa forma da altre case italiane ed europee.

Alta Risoluzione

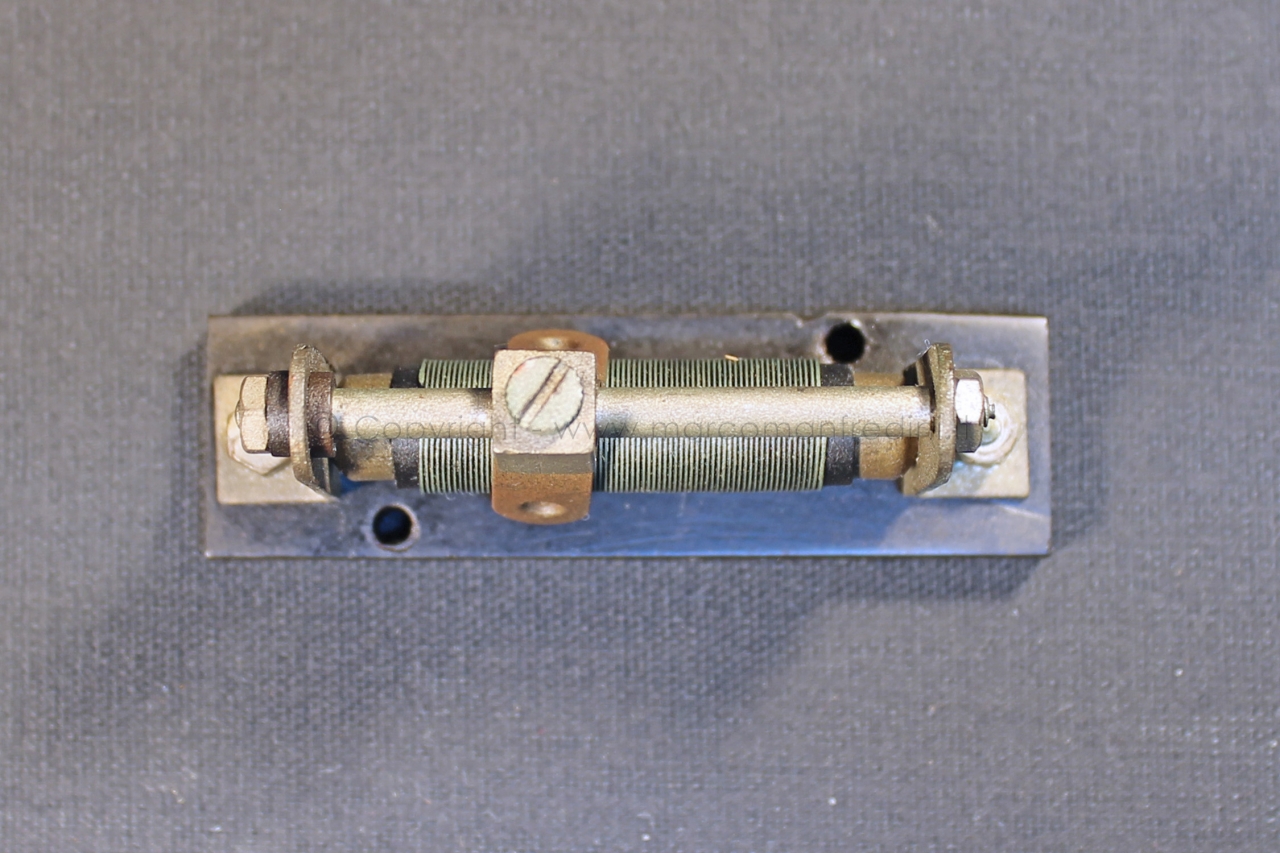

Il reostato visto dall'alto. Ogni componente veniva messo e collegato in corrispondenza della relativa valvola da regolare.

Alta Risoluzione

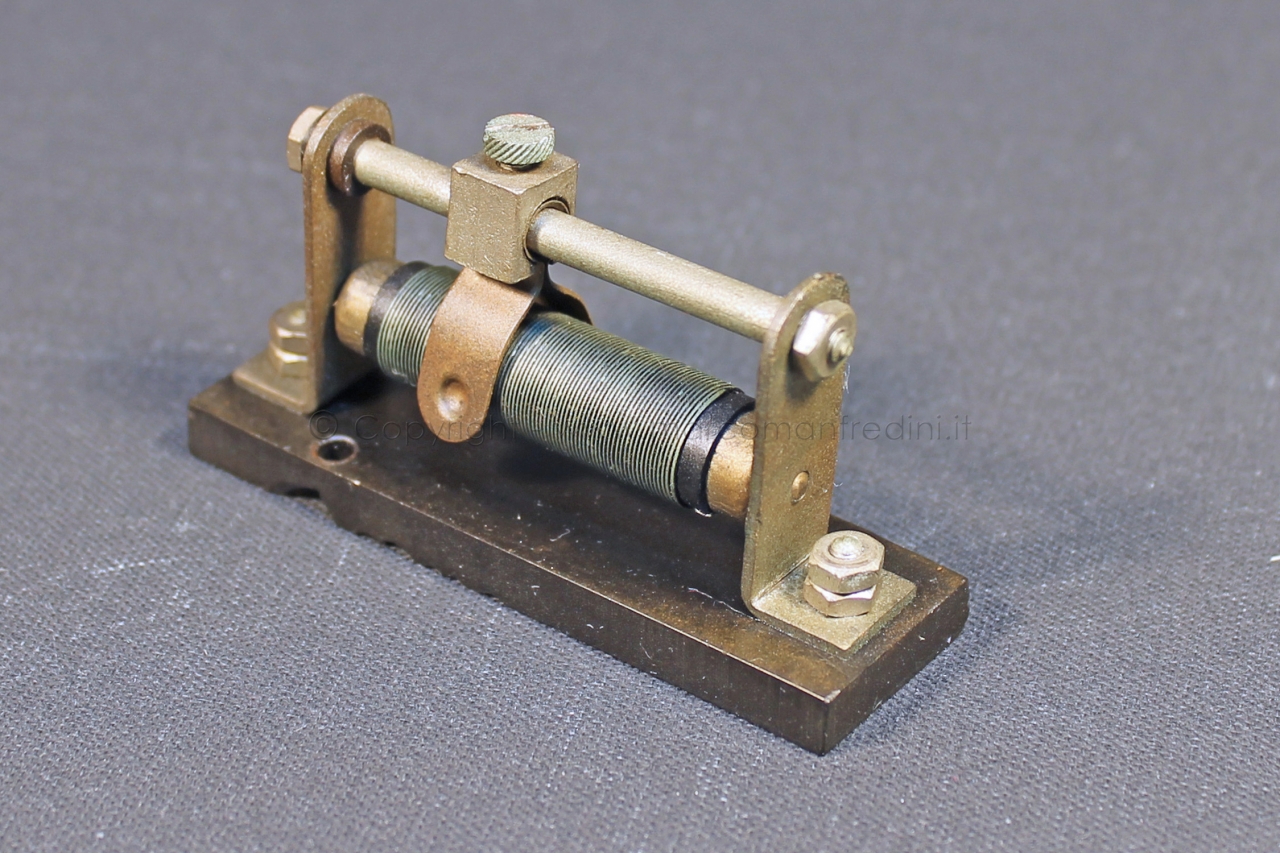

Veduta di 3/4 del componente. I primi esemplari come questo erano montati su una semplice basetta in ebanite rifilata grezzamente e leggermente più grande rispetto al profilo degli elementi di supporto. Successivamente la basetta fu realizzata con lastre di bakelite lucida ed avevano una dimensione nettamente maggiore. Infine, l'ultima serie fu realizzata in bakelite stampata color marrone/rossastro sagomata con occhielli per il fissaggio delle due viti e con il logo RAM in rilievo.

Alta Risoluzione

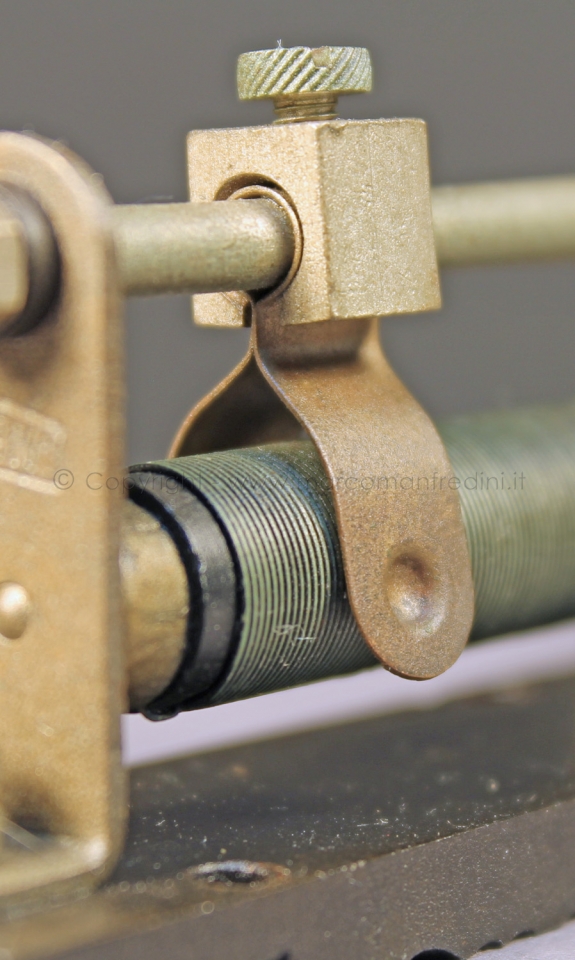

Dettaglio del cursore per la regolazione del valore ohmmico. Il dado permette al contempo di pilotare le due lame di rame e di scorrere l'ungo la'sta come fosse una monorotaia. In alto una vite grodonata permette di bloccare il cursore. Le due lamette in rame sono dotate di una punzonatura negativa che permette il contatto puntuale sull'avvolgimento.

Alta Risoluzione

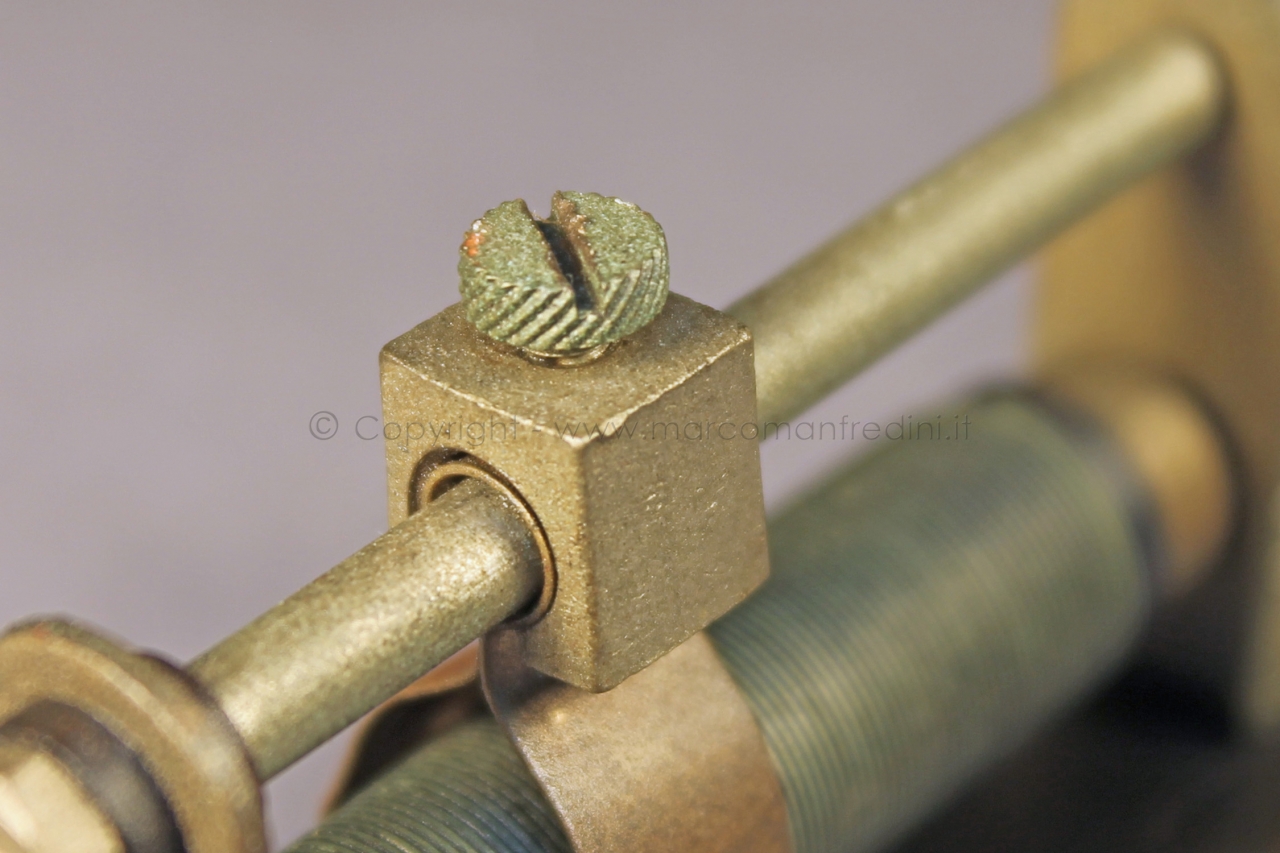

Dettaglio della vite di serraggio del cursore.

Alta Risoluzione

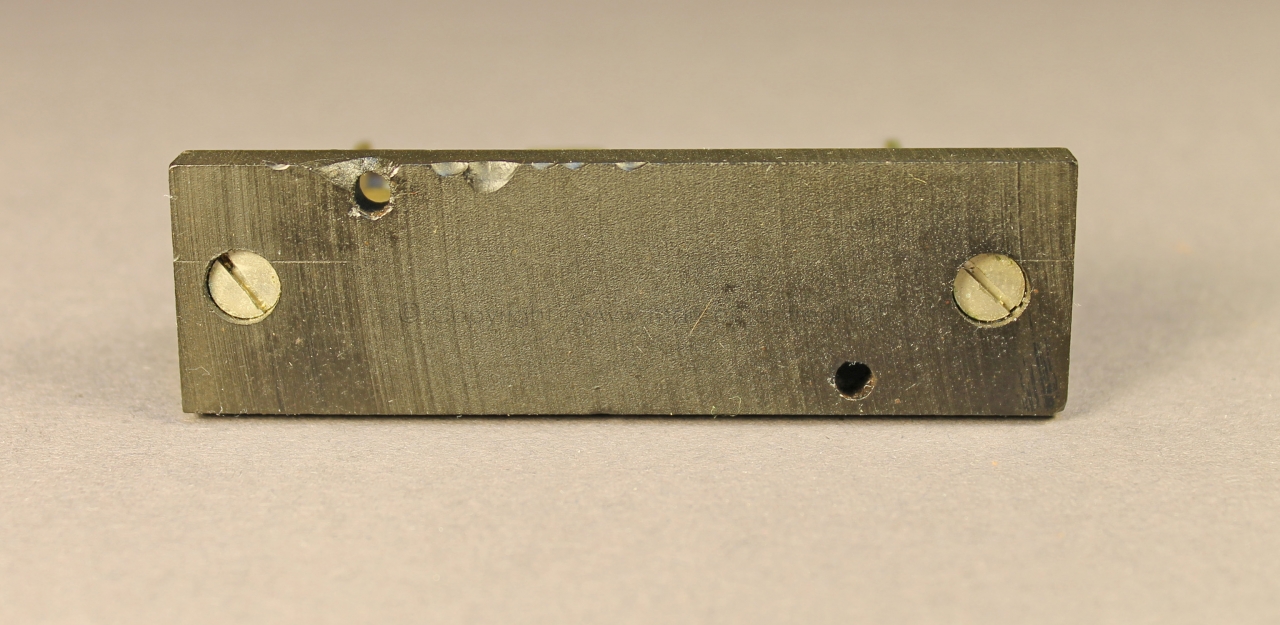

La basetta in ebanite vista da sotto.

Alta Risoluzione

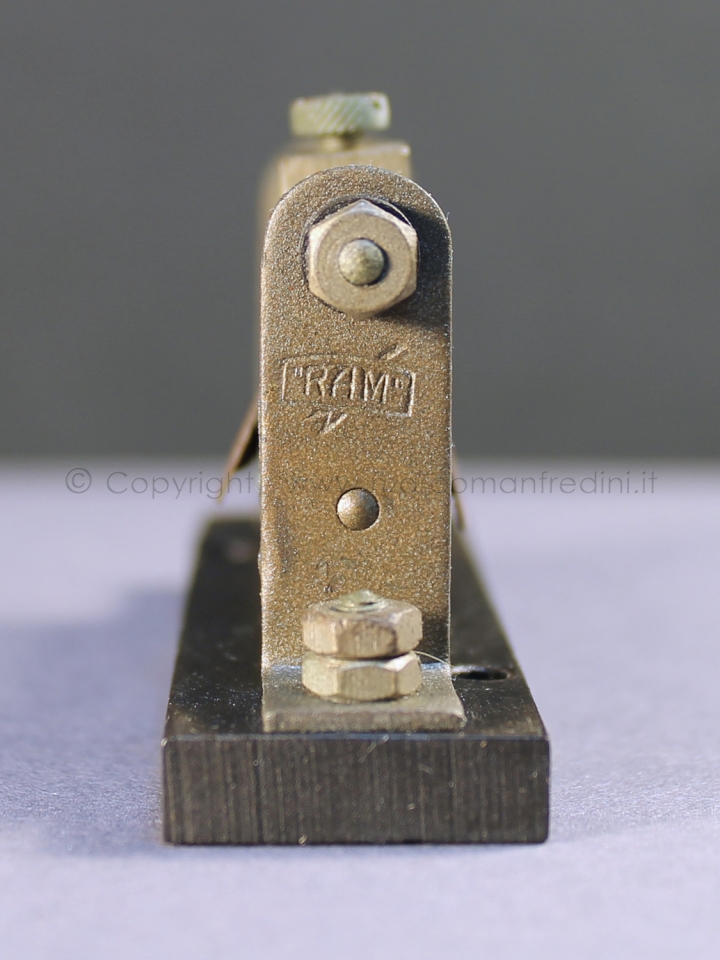

Squadretta di supporto e fissaggio. La suddetta squadretta consente, al contempo, sia il sostegno della monorotaia e del relativo cursore, sia la cartuccia.
