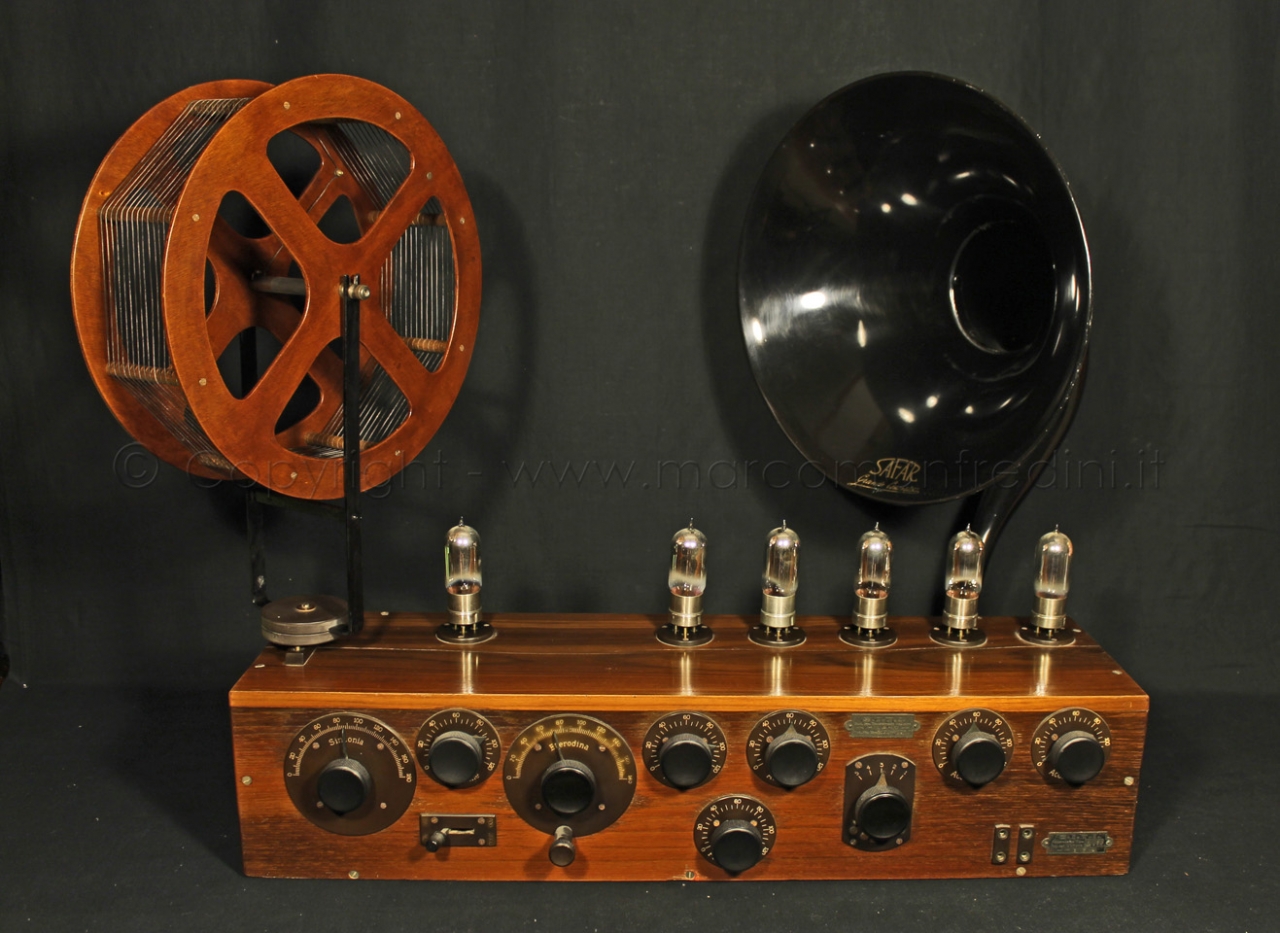

| | Visione d'insieme del complesso completo di antenna a tamburo, altoparlante a tromba (marca SAFAR mod. Gran Concerto) e valvole tipo "Micro". La radio si sviluppa in orizzontale ed è caratterizzata da innumerevoli comandi sul frontale e da sei valvole disposte esternamente sulla sommità. | |
Alta Risoluzione

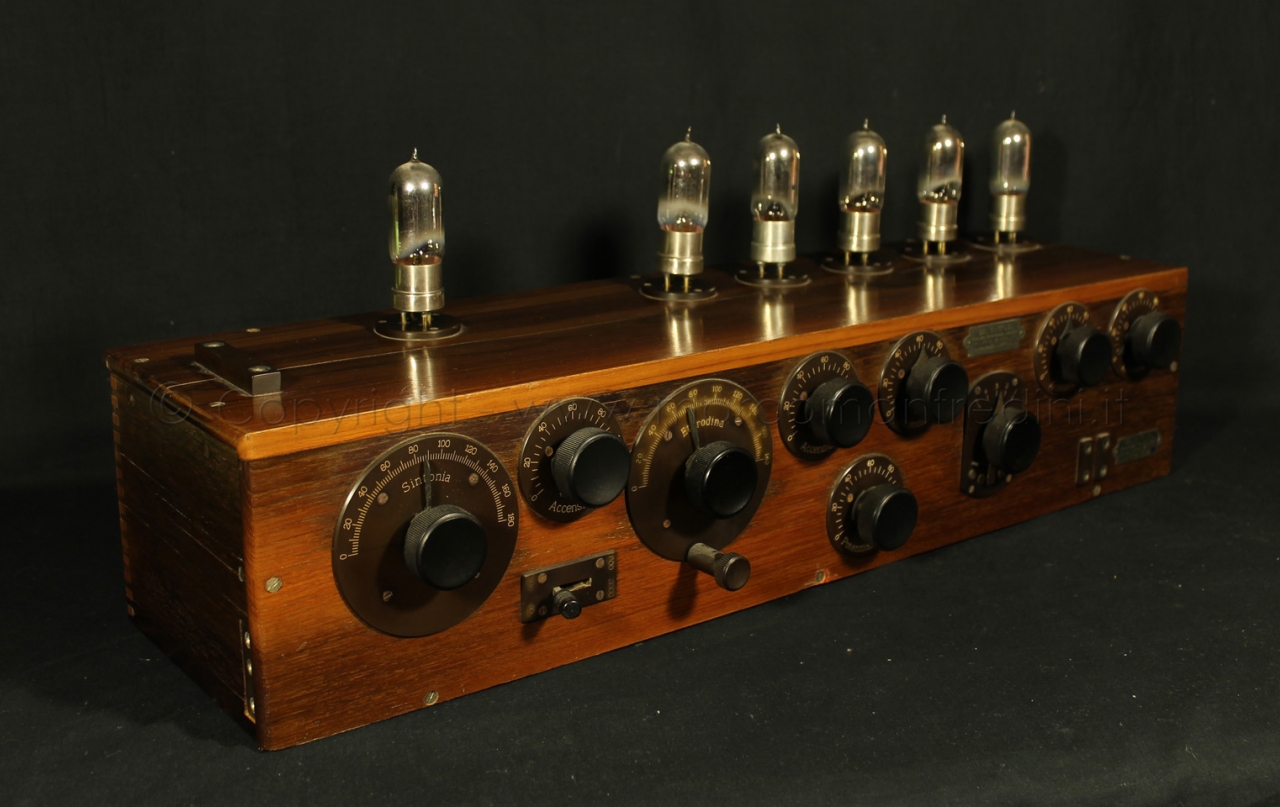

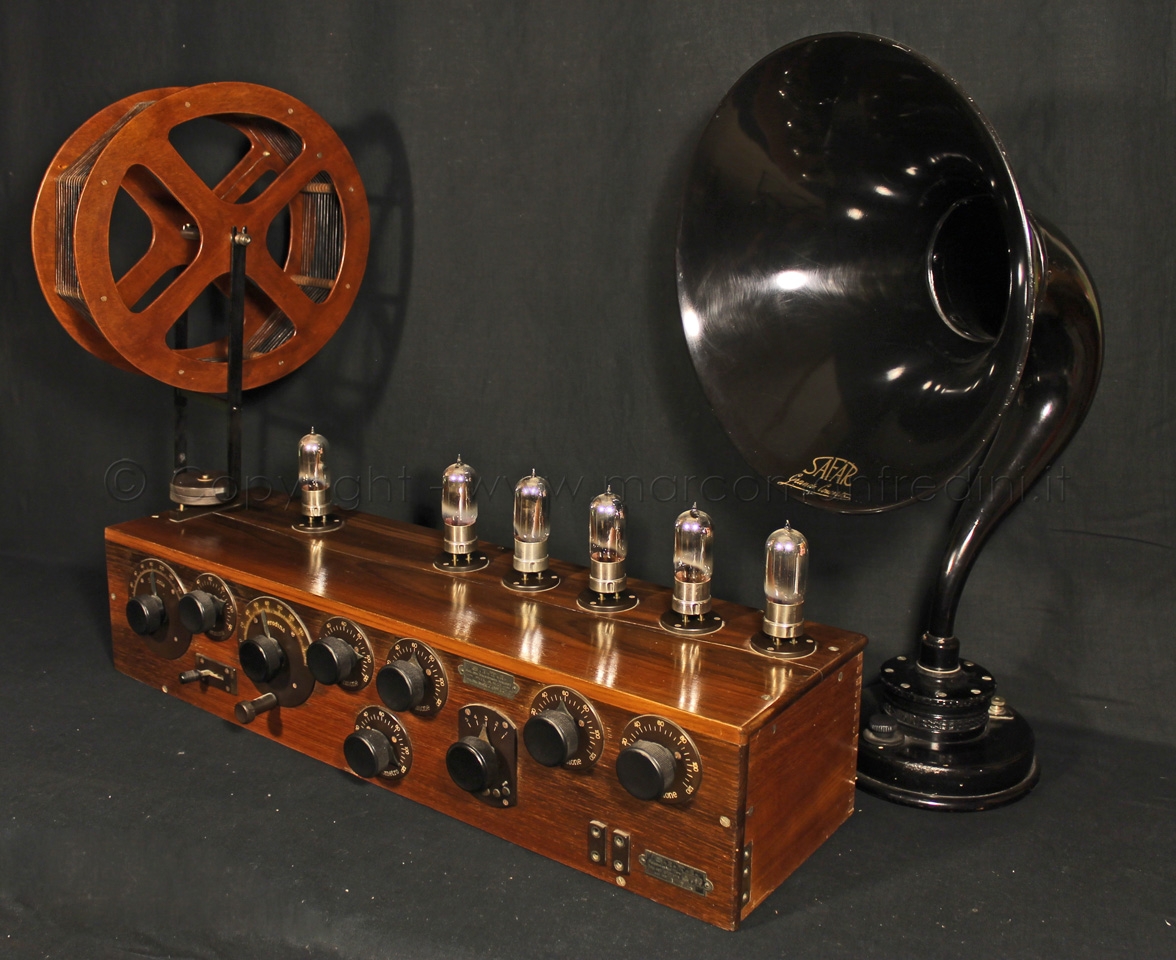

| | In questa immagine che ritrae il complesso di 3/4 si comprende meglio le caratteristiche volumetriche dello stesso. La radio è costituita da un semplice mobile, sostanzialmente è un parallelepipedo di 71x20x16 cm che contiene tutta la componentistica al suo interno eccetto le valvole che sono esposte a vista per una più semplice manutenzione e sostituzione. | |
 |
Alta Risoluzione

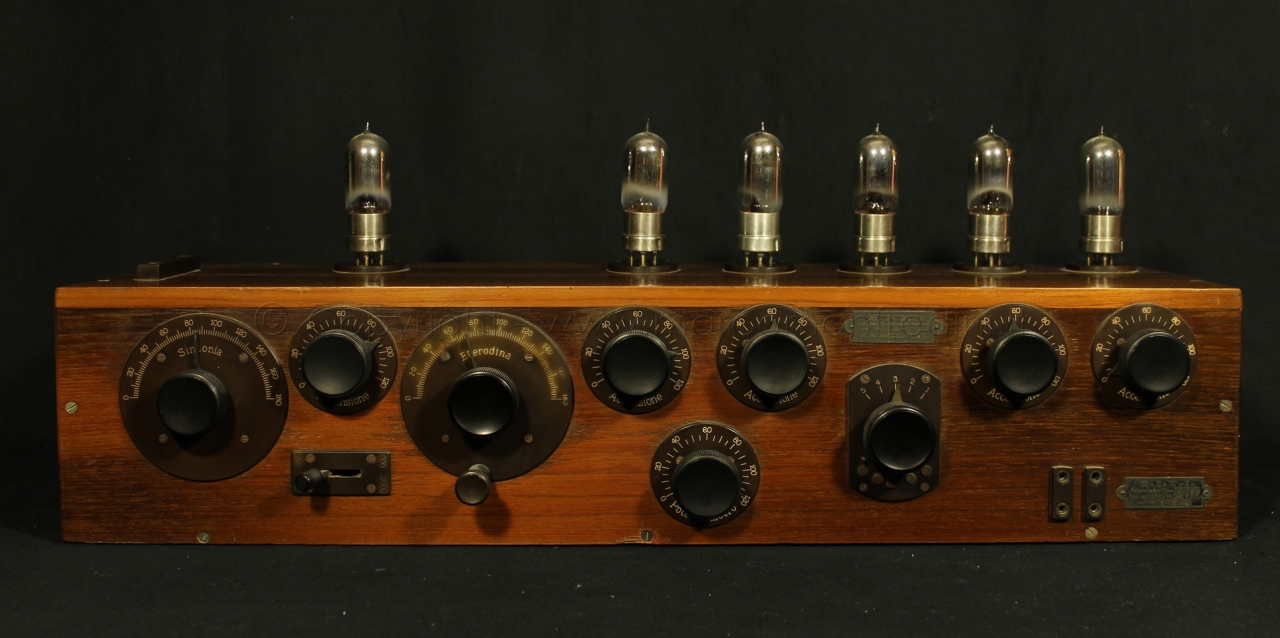

| | Veduta frontale della sola radio. Frontalmente a partire da sinistra e proseguendo verso destra troviamo la prima manopola che comanda il condensatore variabile per la sintonia d’aereo contrassegnata “Sintonia”; subito dopo troviamo il primo dei cinque potenziometri per la regolazione dell’accensione dei filamenti delle rispettive valvole contrassegnato “Accensione”; sotto il primo reostato vi troviamo la chiave anticapacitativa a 6 vie ovvero il deviatore per il cambiamento di induttanze con contatti in argento, disposto orizzontalmente e contrassegnato sulla sinistra con 300-600, 600-2000 sulla destra; la manopola seguente è quella contrassegnata “Eterodina” che comanda il variabile per la frequenza ausiliaria e dotato, a differenza del primo, di verniero. Dopo questo primo gruppo di comandi, segue un tris di reostati disposti a V dei quali i due superiori comandano l’accensione delle rispettive valvole, mentre quello inferiore, contrassegnato “Potenziometro” serve a disinnescare le oscillazioni quando la ricezione è impostata sul selettore n. 2 e 3. A separare questi tre potenziometri dagli ultimi due, sempre di accensione, vi è il più volte citato commutatore unipolare a 5 contatti striscianti per la selezione del tipo di ricezione e funzionamento, Supereterodina sulla posizione 1 (onde medie 300-600 metri) con l’uso di 6 valvole, sistema ad amplificazione diretta con ricezione delle onde lunghe da 600 a 2000 metri sulle posizioni 2-3-4-5 con l’uso di 5 valvole. In basso a destra, di fianco alla targhetta, vi sono le prese per attacco multiplo di cuffie o per connessione di altisonante. | |
|
Alta Risoluzione
| | La prima cosa che risalta agli occhi è la differenza cromatica fra i dischi graduati dei variabili e potenziometri rispetto alle relative manopole con indice metallico: la differenza di colore è dovuta all’ossidazione naturale che colpisce l’ebanite nel tempo rispetto al colore più duraturo della bakelite. | |
|
